Lab1: Basic Initialization

Posted on 2022-07-15 Edited on 2026-01-24 In osdi

Requirement:

Let only one core proceed, and let others enter a busy loop.
Initialize the BSS segment.
Set the stack pointer to an appropriate position.

解析 `start.s`

start.s 符合上述要求，解析一下：

.section ".text.boot"

.global _start

_start:
    // read cpu id, stop slave cores
    mrs     x1, mpidr_el1
    and     x1, x1, #3
    cbz     x1, 2f
    // cpu id > 0, stop
1:  wfe
    b       1b
2:  // cpu id == 0

    // set top of stack just before our code (stack grows to a lower address per AAPCS64)
    ldr     x1, =_start
    mov     sp, x1

    // clear bss
    ldr     x1, =__bss_start
    ldr     w2, =__bss_size
3:  cbz     w2, 4f
    str     xzr, [x1], #8
    sub     w2, w2, #1
    cbnz    w2, 3b

    // jump to C code, should not return
4:  bl      main
    // for failsafe, halt this core too
    b       1b

MRS Xd, <system register>: 將system register內容寫入至Xd (d=0-30)，Xd為AArch64提供的31個64-bit general purpose register。用Wd存取Xd的低32-bit。
CBZ Xn, label: 用來測試ALU指令運算後的flags是否為0，含0則跳躍至label。CNBZ是相反的情況。
WFE: 在競爭相同資源的場景中，使CPU進入STANDBTWFE省電狀態，由其他CPU執行SEV指令喚醒所有在STANDBTWFE狀態的CPU。
B label: 跳躍至label
BL label: 複製下一個指令的地址到r14 (Link Register)，同時跳躍至label
LDR W0/X0, [<address>]:載入(load)到X0/W0，寫入(store)對應到STR。定址模式參考ARM Cortex-A Series Programmer’s Guide for ARMv8的Index modes章節。
sp: stack pointer
1f, 1b,...Nb,Nf: Symbol Names，1f為往該指令前找1的label，1b往該指令後找1的label。

我們的目標是希望GPU在載入kernel8.img到記憶體(0x80000)之後，各個CPU讀取同一份kernel時依據CPU ID(mpidr_el1)來決定執行流程。

看到CPU ID>0時跑進無窮迴圈：
1
2
1: wfe
b 1b
CPU ID=0初始化stack並呼叫main (雖然題目只有要求初始化stack pointer)，在此之前需要曉得ARM stack frame是如何佈局。

如果要在組語中用到 #include 之類的還得先把副檔名改成大寫 .S

You can use the GNU C compiler driver to get other “CPP” style preprocessing, by giving the input file a ’.S’ suffix. See section `Options Controlling the Kind of Output’ in Using GNU CC.

Stack Frame Layout

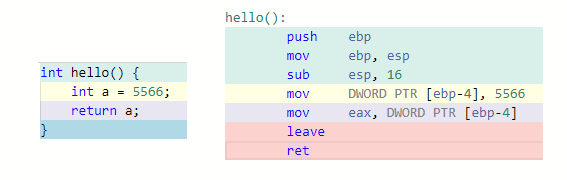

X86

呼叫函數時進行以下動作

push arguments
push eip(return address)
push ebp
mov ebp, esp:esp設為當前frame pointer
sub esp, n:預留n bytes給local variable

-stack bottom-
Function arg N           +4N(%ebp)
Function arg 2           +12(%ebp)
Function arg 1            +8(%ebp)
Return Address(saved eip) +4(%ebp)
Old EBP Value               (%ebp)
Local Variable            -4(%ebp)
							(%esp)
-stack top-

Stack保存了argument、frame pointer、local variable、return address。

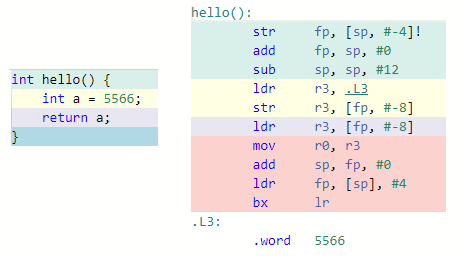

ARM

使用B系列指令跳躍，其中BL指令將return address儲存在LR register (Link Register)
參數透過 R0~R7 傳入，如果超過8個，就要從後面的參數開始 push stack，最後返回透過 R0~R1。

Register
R0: 參數1
R1: 參數2
(略)
R7: 參數8
LR: return address

-stack bottom-
參數 11
參數 10
參數 9
-stack top-

記憶體佈局

因此，在沒有參數、沒local variable的情況下，預期進到main的記憶體佈局：

Register
LR: return addreas
FP: unknown (只有要求設定SP register)
SP: _start (從_start往下增長)

Bottom of stack (fp)
Top of stack (sp)

所以start.s分成三步驟進行

設定sp
以__bss_start為起點、8 bytes為單位初始化。

	  // clear bss
    ldr     x1, =__bss_start
    ldr     w2, =__bss_size
3:  cbz     w2, 4f         // w2 = 0?
    str     xzr, [x1], #8  // *x1 = 0; x1+=8; (Post-index addressing modes)
    sub     w2, w2, #1     // w2 = w2-1
    cbnz    w2, 3b         // w2 = 0?

最後用BL指令設定LR register。

Linker script

SECTIONS
{
  . = 0x80000;
  .text : {
    KEEP(*(.text.boot))
    *(.text .text.*)
  }
  .data : {
    *(.data .data.*)
  }
  .bss (NOLOAD) : {
      . = ALIGN(16);
      __bss_start = .;
      *(.bss .bss.*)
      __bss_end = .;
  }
  _end = .;
}
__bss_size = (__bss_end - __bss_start)>>3;

NOLOAD: Mark a section to not be loaded at run time. (REF: Optional Section Attributes)

KEEP: Mark sections that should not be eliminated. (REF: Input Section and Garbage Collection)

Makefile

1	CFLAGS = -Wall -I include -c -ffreestanding -O2 -nostdinc -nostdlib -nostartfiles

nostdinc: Do not use the C library or system libraries tightly coupled with it when linking. (REF:Options for Linking)

nostdlib: Do not use the standard system startup files or libraries when linking.

nostartfiles: Do not use the standard system startup files when linking.
